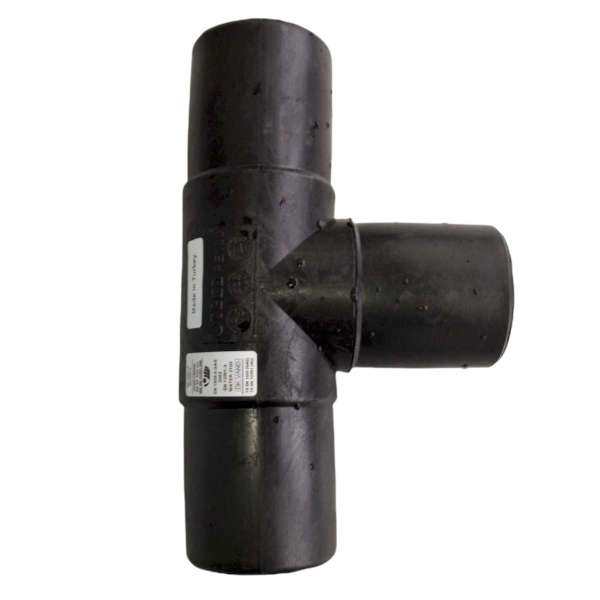

PE100 Eşit Te DIN 16963 Elektrofüzyon ek parçaları.
| PE100 EŞİT TE ( Elektrofüzyon ) DIN 16963 | |||||||||
    | |||||||||
| D (mm) | L (mm) | L1 (mm) | Z (mm) | PN6 | PN10 | PN16 | |||
| KOD NO | AĞIRLIK (Kg) | KOD NO | AĞIRLIK (Kg) | KOD NO | AĞIRLIK (Kg) | ||||
| Ø90MM | 280 | 95 | 140 | 1.14.006.0090.000 | 0,36 | 1.14.006.0090.000 | 0,58 | 1.14.006.0090.000 | 0,85 |
| Ø110MM | 320 | 100 | 160 | 1.14.006.0110.000 | 0,62 | 1.14.006.0110.000 | 0,99 | 1.14.006.0110.000 | 1,45 |
| Ø125MM | 355 | 105 | 167,5 | 1.14.006.0125.000 | 0,92 | 1.14.006.0125.000 | 1,45 | 1.14.006.0125.000 | 2,16 |
| Ø140MM | 380 | 120 | 190 | 1.14.006.0140.000 | 1,24 | 1.14.006.0140.000 | 1,96 | 1.14.006.0140.000 | 2,90 |
| Ø160MM | 420 | 130 | 210 | 1.14.006.0160.000 | 1,72 | 1.14.006.0160.000 | 2,75 | 1.14.006.0160.000 | 4,08 |
| Ø180MM | 510 | 165 | 255 | 1.14.006.0180.000 | 2,55 | 1.14.006.0180.000 | 4,11 | 1.14.006.0180.000 | 6,08 |
| Ø200MM | 500 | 150 | 250 | 1.14.006.0200.000 | 3,32 | 1.14.006.0200.000 | 5,29 | 1.14.006.0200.000 | 7,82 |
| Ø225MM | 545 | 160 | 272,5 | 1.14.006.0225.000 | 4,59 | 1.14.006.0225.000 | 7,31 | 1.14.006.0225.000 | 10,82 |
| Ø250MM | 650 | 200 | 325 | 1.14.006.0250.000 | 6,44 | 1.14.006.0250.000 | 10,22 | 1.14.006.0250.000 | 15,15 |
| Ø280MM | 700 | 210 | 350 | 1.14.006.0280.000 | 9,03 | 1.14.006.0280.000 | 14,33 | 1.14.006.0280.000 | 21,21 |
| Ø315MM | 755 | 220 | 377,5 | 1.14.006.0315.000 | 12,28 | 1.14.006.0315.000 | 19,67 | 1.14.006.0315.000 | 29,08 |
| Ø355MM | 795 | 220 | 397,5 | 1.14.006.0355.000 | 17,10 | 1.14.006.0355.000 | 27,29 | 1.14.006.0355.000 | 40,27 |
| Ø400MM | 900 | 250 | 450 | 1.14.006.0400.000 | 21,13 | 1.14.006.0400.000 | 33,71 | 1.14.006.0400.000 | 49,91 |
| Ø450MM | 1150 | 350 | 575 | 1.14.006.0450.000 | 29,40 | 1.14.006.0450.000 | 46,99 | 1.14.006.0450.000 | 69,58 |
| Ø500MM | 1400 | 450 | 700 | 1.14.006.0500.000 | 61,83 | 1.14.006.0500.000 | 99,00 | 1.14.006.0500.000 | 146,30 |
| Ø560MM | 1660 | 550 | 830 | 1.14.006.0560.000 | 82,82 | 1.14.006.0560.000 | 132,24 | 1.14.006.0560.000 | 195,58 |
| Ø630MM | 1730 | 550 | 865 | 1.14.006.0630.000 | 119,71 | 1.14.006.0630.000 | 191,66 | 1.14.006.0630.000 | 283,31 |
| Ø710MM | 1910 | 600 | 955 | 1.14.006.0710.000 | 177,00 | 1.14.006.0710.000 | 283,01 | 1.14.006.0710.000 | 419,06 |
| Ø800MM | 2000 | 600 | 1000 | 1.14.006.0800.000 | 253,58 | 1.14.006.0800.000 | 404,57 | 1.14.006.0800.000 | 600,37 |
