38x38x25 mm Plakadan Kesim Kompozit Izgara

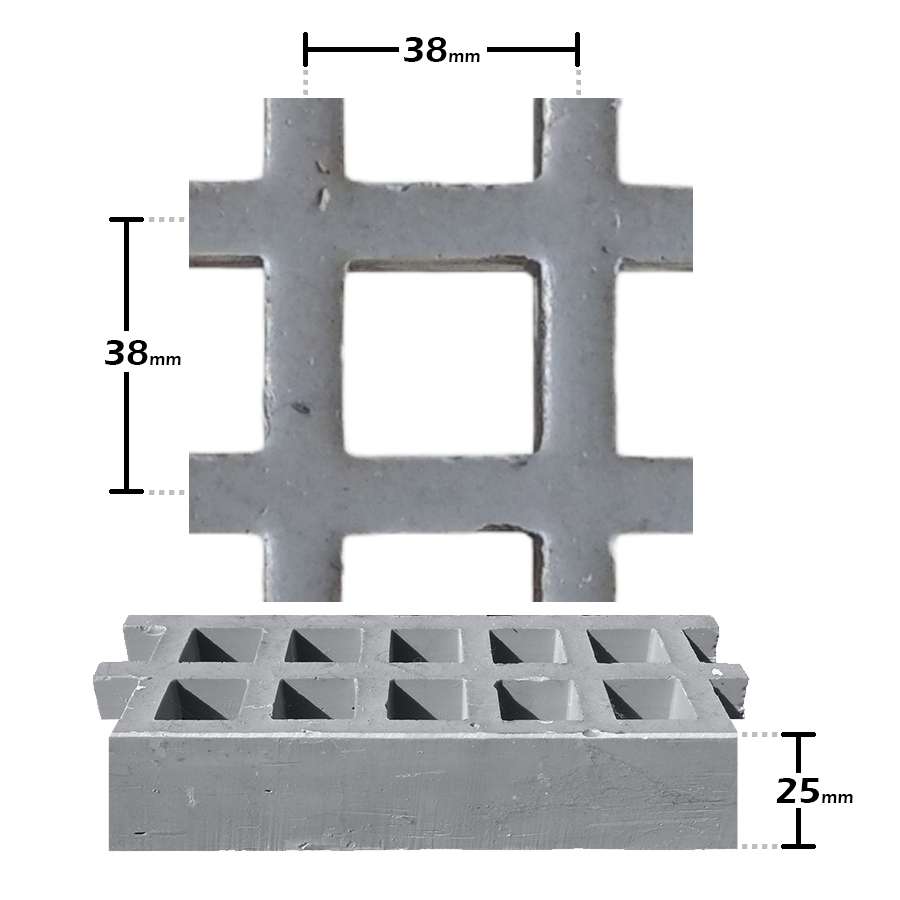

38x38x25 mm Ctp plakadan kesme kompozit ızgara, 38×38 mm göz aralığında, 6.5/ 5 mm bar kalınlığında ve 25 mm yüksekliktedir. 38x38xh25 mm konkav yüzeyli ızgara ~11,5(±%5) kg/ m² ağırlığındadır. Diğer yüzey özelliklerine ait ağırlık bilgisi için üretici firma ile temasa geçilmelidir. Standart plaka ebatı 1225×3665(±5) mm’ dir.
Not: Izgara açıklık mesafesine göre kalınlık ve ölçüler değişmektedir. O nedenle “Kullanacağınız alan ile ilgili bizden teyit alınız!”
| 38x38x25 mm | |
| ÖZELLİK | ÖLÇÜ (mm) |
| Ebat | 38x38xh25 mm |
| Bar Kalınlığı (üst-alt) | 6,5/5 mm |
| Göz Aralığı | 38×38 mm |
| Açık Alan | %68 |
| m2 Ağırlığı | ~12,5 kg/m2 |
| Standart Plaka Ebatı | 1225×3665 mm |
Plakadan kesme kompozit ızgara fiyatlarımız 10.06.2024 tarihlidir ve günceldir. Fiyatlar Ctp plakadan kesme ızgara modellerinde kullanılan plakaların levha birim fiyatıdır. İhtiyacınız olan ölçüye göre kesilerek kullanımınıza sunulmaktadır.
Farklı ebat ölçüleri için Proje bazında fiyat talep ediniz.
| PLAKADAN KESME IZGARA FİYATLARI ($ + KDV) | |||||
| GÖZ ARALIĞI EBATI mm | YÜKSEKLİK mm | STANDART PANEL EBATI mm | AĞIRLIK (kg/m²) | BAR KALINLIĞI | FİYAT |
| 38 x 38 | 25 | 1035 x 4040 | 12,3 | 5/7 | 208 $ |
| 38 x 38 | 25 | 1220 x 3660 | 5/7 | 230 $ | |
| 38 x 38 | 30 | 1035 x 4040 | 14,6 | 5/7 | 234 $ |
| 19 x 19 | 30 | 1035 x 4040 | 17,5 | 5/7 | 273 $ |
| 38 x 38 | 30 | 1220 x 3660 | 14,8 | 5/7 | 260 $ |
| 38 x 38 | 38 | 1035 x 4040 | 18,5 | 5/7 | 294 $ |
| 38 x 38 | 38 | 1220 x 3660 | 18,5 | 5/7 | 312 $ |
| 25 x 50 | 38 | 1000 x 4030 | 9/11 | 412 $ | |
| 19 x 19 | 38 | 1000 x 4030 | 5/7 | 356 $ | |
| 38 x 38 | 50 | 1000 x 4030 | 35,5 | 8/10 | 525 $ |
| 25 x 50 | 50 | 1035 x 3660 | 44 | 5/7 | 342 $ |
| 38 x 38 | 58 | 1000 x 4030 | 45 | 8/10 | 606 $ |
| EKSTRA FİYATLANDIRMALAR | ORTOFTALİK FR | ||||
| Kumlama (m²) | 10,5 $ | ||||
| Düz Kapak (m²) | 37 $ | ||||
| DİĞER DETAYLAR | |||||
| x Standart panel boylarından kısa ölçülerde yapılacak ızgara üretimlerinde %10 zaiyat farkı eklenecektir. | |||||
| x Kesimli işlerde %10 işçilik farkı alınmaktadır. | |||||
| 38 x 38 x h25 Yayılı Yük / Doğrusal Yük Sehim Tablosu | ||||||||||||
| Mesnet Aralığı (mm) | Δ (mm) | Yük (U=kN/m2), (C=kg/m) | Azami Yük (5:1 Güvenlik Kat Sayısı) | |||||||||
| 2.4 | 4.8 | 7.2 | 9.6 | 12 | 14.4 | 19.2 | 24 | 48 | 96 | |||
| 300 | Δ U | <0,25 | <0,25 | 0,33 | 0,43 | 0,53 | 0,64 | 0,86 | 1,07 | 2,52 | – | 63,20 |
| Δ C | <0,25 | 0,36 | 0,51 | 0,69 | 0,86 | 1,04 | 1,53 | 1,73 | 3,25 | – | 31,54 | |
| 450 | Δ U | 0,53 | 1,04 | 1,57 | 2,08 | 2,62 | 3,12 | 4,17 | 5,21 | 9,62 | – | 30,13 |
| Δ C | 0,56 | 1,12 | 1,68 | 2,24 | 2,79 | 3,33 | 4,45 | 5,56 | 9,89 | – | 22,73 | |
| 600 | Δ U | 1,63 | 3,25 | 4,88 | 6,50 | 8,13 | 9,75 | 13,00 | 16,26 | – | – | 17,13 |
| Δ C | 1,30 | 2,59 | 3,91 | 5,21 | 6,50 | 7,80 | 10,39 | 13,00 | – | – | 17,01 | |
| 750 | Δ U | 3,94 | 7,85 | 11,79 | 15,72 | – | – | – | – | – | – | 11,49 |
| Δ C | 2,51 | 5,03 | 7,54 | 10,06 | – | – | – | – | – | – | 14,36 | |
| 900 | Δ U | 8,08 | 16,13 | – | – | – | – | – | – | – | – | 7,66 |
| Δ C | 4,29 | 8,61 | – | – | – | – | – | – | – | – | 11,49 | |
| 1050 | Δ U | 12,60 | – | – | – | – | – | – | – | – | – | 5,27 |
| Δ C | 5,60 | – | – | – | – | – | – | – | – | – | 9,57 | |
| 1200 | Δ U | – | – | – | – | – | – | – | – | – | – | – |
| Δ C | – | – | – | – | – | – | – | – | – | – | – | |
| 1350 | Δ U | – | – | – | – | – | – | – | – | – | – | – |
| Δ C | – | – | – | – | – | – | – | – | – | – | – | |
| 1500 | Δ U | – | – | – | – | – | – | – | – | – | – | – |
| Δ C | – | – | – | – | – | – | – | – | – | – | – | |
- ∆U: Yayılı yükte sehim değeri (mm).
- ∆C: Doğrusal yükte sehim değeri (mm).
- Doğrusal yükte ızgara genişliği 30 cm’dir.
Fiyat Sorunuz
Ürünü satın almak için bizden fiyat bilgisi alınız.
Plakadan Kesme Kompozit Izgaranın Avantajları
- Hafiftir: Kompozit ızgaralar (FRP-CTP Izgaralar) metal alternatiflerine göre daha hafiftir, bu sayede montaj süresince makina gereksinimine ihtiyaç duyulmaz, işçilik ve ekipman maliyetleri azalır.
- Korozyon Dayanıklıdır: Kompozit ızgaralar (FRP-CTP Izgaralar) kimyasal dayanım gerektiren ortamlarda anti-korozif özellik gösterir.
- Yüksek Darbe Dayanımına sahiptir: Kompozit ızgaralar (FRP-CTP Izgaralar) içerdikleri cam elyaf sayesinde yüksek darbe dayanımına sahiptirler. Zeminler, platformlar ve basamaklarda kalıcı deformasyona uğramazlar. O nedenle yüksek darbe dayanımı sayesinde delinme ve kalıcı deformasyon oluşmamaktadır.
- Isıl Yalıtkanlığı düşüktür: Döküm tipi kompozit ızgaraların (FRP-CTP Izgaralar) ısıl geçirgenlikleri çok düşüktür.
- İletkenliği yoktur: Kompozit ızgaralar elektriği iletmezler. Elektrik izolasyonu gerektiren ortamlarda ve iş güvenliğinin önem arz ettiği yerlerde kullanılırlar. İlave proseslerle elektrik iletkenliği kazandırılabilir. İletken değildir. Böylece elektrik çarpması riskini ortadan kaldırmaktadır. Üstelik izole halı muadili olarak kullanılabilirler.
- Kaydırmazdır: Konkav ve kumlu yüzey çeşitleri ile kaymazlık özelliği kazandırılabilir. Yağlı ve ıslak zemin uygulamaları ile iş güvenliğinin önem arz ettiği yerlerde kullanılır. Kumlu yüzeyleri sayesinde yürüme yollarında ve basamaklarda kaygan zemin oluşumunu engeller. Düşme ve yaralanmalar sonucu oluşabilecek iş kazaları engellenir.
- Alev Geciktiricidir: Özel tip reçine ve kimyasal katkılar ile ızgaraların yanma karakteristiği değiştirilebilir. Alev geciktirici özellikte üretilebilirler. Bu sayede kaçış yollarında meydana gelecek kazaların önüne geçilmiş olur.
- Bakım Gerektirmezler: Basınçlı su ile kolayca temizlenebilir. Renk üretim aşamasında verildiği için tekrar boya masrafı yoktur.
- Uzun Ömürlüdürler: Döküm tipi kompozit ızgaralar (FRP-CTP Izgaralar) sahip oldukları kimyasal ve fiziksel özellikler sayesinde alternatiflerine göre daha uzun ömürlüdür
- Renk çeşitleri vardır: RAL kataloğundan seçilen tüm ana renklerde üretilebilir. Özellikle mimari uygulamalar ve iş güvenliğinin önem arz ettiği yerlerde tercih edilir.
Neden Kompozit Izgara Kullanmalısınız?
Plakadan Kesim Kompozit ızgaralar yüksek kimyasal dayanıma sahiptirler. Ayrıca korozyona karşı dayanıklıdırlar. Dahası çürüme ve pas yapmazlar. Üstelik UV ışınlarına karşı dirençlidirler. Dolayısıyla boya ve bakım gerektirmeyen cam elyaf ve polyester reçine karışımından imal edilmiştirler.
Resim Galerisi
STANDARTLAR ve KİMYASAL DAYANIM ÖZELLİKLERİ
ANALİZ STANDARTLARI | |||
| TEST | STANDART | BİRİM | DEĞERLER |
| Tensile Stress (LW) | ASTM D638 | MPa | 380 |
| Tensile Stress (CW) | ASTM D638 | MPa | 67 |
| Tensile Modulus (LW) | ASTM D638 | GPa | 17.1 |
| Tensile Modulus (CW) | ASTM D638 | GPa | 5.6 |
| Compressive Stress (LW) | ASTM D695 | MPa | 370 |
| Compressive Stress (CW) | ASTM D695 | MPa | 123 |
| Compressive Modulus (LW) | ASTM D695 | GPa | 18 |
| Compressive Modulus (CW) | ASTM D695 | GPa | 7 |
| Flexural Stress (LW) | ASTM D790 | MPa | 510 |
| Flexural Stress (CW) | ASTM D790 | MPa | 94 |
| Flexural Modulus (LW) | ASTM D790 | GPa | 13.9 |
| Flexural Modulus (CW) | ASTM D790 | GPa | 5.7 |
| Compressive Shear Stress | ASTM D3846 | MPa | 28.1 |
| Short Beam Shear | ASTM D2344 | MPa | 41 |
| Bearing Stress (LW) | ASTM D953 | MPa | 325 |
| Bearing Stress (CW) | ASTM D953 | MPa | 278 |
| 24 hr Water Absorption | ASTM D570 | % | 0.3 |
| Density | ASTM D792 | g/cm3 | 1.85 |
| Notched Izod Impact (LW) | ASTM D256 | M.kg/cm | 1.5 |
| Notched Izod Impact (CW) | ASTM D256 | M.kg/cm | 0.3 |
MEKANİK ve KİMYASAL ÖZELLİKLERİ | ||||
| KİMYASAL ORTAM | POLYESTER 23° | POLYESTER 65° | VİNİLESTER 23° | VİNİLESTER 71° |
| Amonyak | 38 | |||
| Amonyum fosfat | 49 | |||
| Amonyum hidroksit % 5 | 49 | |||
| Amonyum hidroksit % 10 | 49 | |||
| Amonyum hidroksit % 20 | 49 | |||
| Amonyum sülfat | ||||
| Asetik asit % 0-25 | ||||
| Asetik asit % 25-50 | ||||
| Aseton | ||||
| Benzen | ||||
| Benzoik asit | ||||
| Bütil alkol | ||||
| Bütil asetat | ||||
| Deniz suyu | ||||
| Etil alkol % 10 | 65 | |||
| Etil alkol % 100 | ||||
| Etil asetat | ||||
| Formaldehit | u | |||
| Formik asit % 10 | u | |||
| Fuel oil | u | |||
| Glikolik asit % 70 | u | |||
| Gliserin | u | |||
| Hegzan | u | |||
| Hidrojen peroksit % 35 | 49 | |||
| Hidroklorik asit % 0-37 | u | |||
| İsopropilalkol % 10 | 65 | |||
| Karbondioksit | ||||
| Karbonik asit | ||||
| Karbon monoksit | ||||
| Metil alkol % 10 | ||||
| Metil alkol % 100 | ||||
| Nitrik asit % 0-5 | ||||
| Nitrik asit % 15 | 49 | |||
| Sodyum bikarbonat | ||||
| Sodyum hidroksit % 0-5 | 65 | |||
| Sodyum hidroksit % 5-25 | 65 | |||
| Sodyum hidroksit % 50 | 65 | |||
| Sodyum hipoklorit | ||||
| Sodyum klorat | ||||
| Sodyum klorit | ||||
| Sülfürik asit % 0-30 | ||||
| Sülfürik asit % 30-50 | ||||
| Sülfürik asit % 50-70 | 49 | |||
| Kimyasal ortamda belli bir sıcaklığa kadar dayanır. | |
| Kimyasal ortama dayanıklıdır. | |
| Kimyasal ortama dayanıksızdır. |
Yukarıdaki tablo genel kimyasal dayanım tablosudur.
Farklı kimyasallar veya oranlar için bizimle irtibata geçin.
