Plastik Flanş Adaptörü Konfeksiyon Ek Parçası PN16/PN10/PN6

PN16 Plastik Flanş Adaptörü İmalat Ölçüleri DIN 16962 / 63* DIN 8074 / 77* Konfeksiyon ek parçası.

PN16

DIN 16962 / 63* DIN 8074 / 77*
PN16 PLASTİK FLANŞ ADAPTÖRÜ İMALAT ÖLÇÜLERİ (KONFEKSİYON PARÇASI)

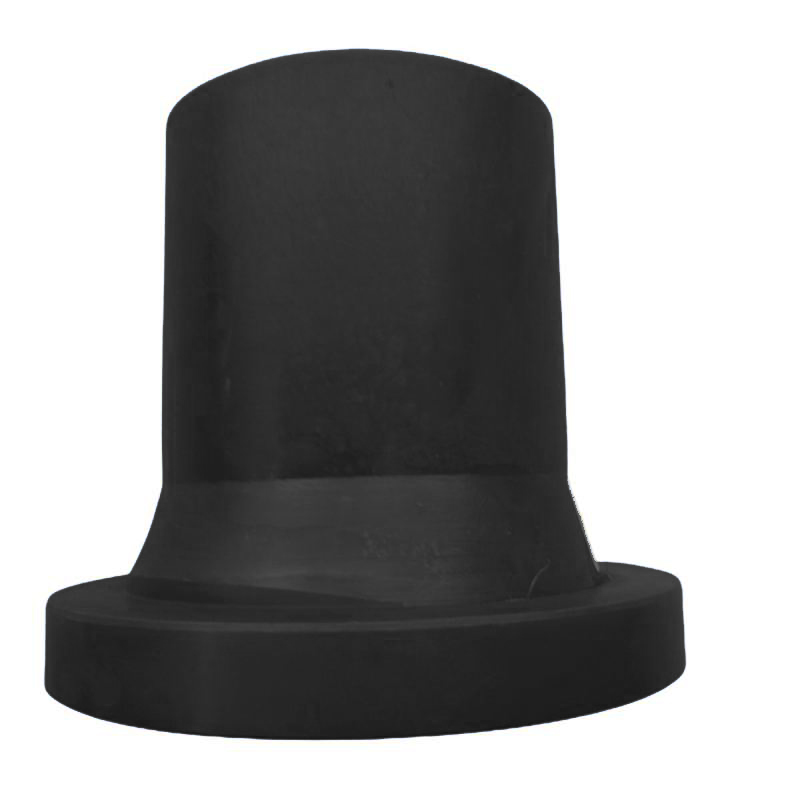

PN16 Plastik Flanş Adaptörü Ürün ölçüsü Uygulama örneği
DN	ÇAP (mm)	D4 (mm)	Tol	D3 (mm)	Tol	H1 (mm)	Tol	X (mm)	H3 (mm)	Z (mm)	KOD NO	AĞIRLIK (kg)
25	Ø32	68	-2	40	-2	10	-2 +6	10	40	60	1.10.016.0032.0000	0,045
32	Ø40	78		50		10		10	40	60	1.10.016.0040.0000	0,063
40	Ø50	88		61		12		10	50	72	1.10.016.0050.0000	0,083
50	Ø63	102		75		14		10	56	80	1.10.016.0063.0000	0,152
65	Ø75	122		89		16		15	60	91	1.10.016.0075.0000	0,308
80	Ø90	138		105		25		15	70	110	1.10.016.0090.0000	0,560
100	Ø110	158		125		25		15	85	125	1.10.016.0110.0000	0,795
100	Ø125	158		132		25		15	85	125	1.10.016.0125.0000	0,771
125	Ø140	188		155		30		15	85	130	1.10.016.0140.0000	1,179
150	Ø160	212		175		30		15	110	155	1.10.016.0160.0000	0,855
150	Ø180	212		180		30		20	110	160	1.10.016.0180.0000	1,760
200	Ø200	268		232		32		20	110	162	1.10.016.0200.0000	2,786
200	Ø225	268		235		32		20	110	162	1.10.016.0225.0000	2,879
250	Ø250	320		285		35		25	110	170	1.10.016.0250.0000	4,244
250	Ø280	320		291		35		25	130	190	1.10.016.0280.0000	4,755
300	Ø315	370		335		35		25	130	190	1.10.016.0315.0000	6,347
350	Ø355	430		373		40		30	150	220	1.10.016.0355.0000	9,819
400	Ø400	482		427		46		30	150	226	1.10.016.0400.0000	13,029
500	Ø450	585		514		60		35	180	275	1.10.016.0450.0000	23,705
500	Ø500	585		530		60		35	180	275	1.10.016.0500.0000	23,549
600	Ø560	685		615		60		35	200	295	1.10.016.0560.0000	34,512
600	Ø630	685		642		60		35	200	295	1.10.016.0630.0000	37,599

PN10 Plastik Flanş Adaptörü İmalat Ölçüleri DIN 16962 / 63* DIN 8074 / 77* Konfeksiyon ek parça.

DIN 16962 / 63* DIN 8074 / 77*
PN10 PLASTİK FLANŞ ADAPTÖRÜ İMALAT ÖLÇÜLERİ (KONFEKSİYON PARÇASI)

DN	ÇAP (mm)	D4 (mm)	Tol	D3 (mm)	Tol	H1 (mm)	Tol	X (mm)	H3 (mm)	Z (mm)	KOD NO	AĞIRLIK (Kg)
25	Ø32	68	-2	40	-2	10	-2 +6	10	40	60	1.10.010.0032.0000	0,030
32	Ø40	78		50		10		10	40	60	1.10.016.0040.0000	0,042
40	Ø50	88		61		12		10	50	72	1.10.016.0050.0000	0,055
50	Ø63	102		75		14		10	56	80	1.10.016.0063.0000	0,101
65	Ø75	122		89		16		15	60	91	1.10.016.0075.0000	0,205
80	Ø90	138		105		25		15	70	110	1.10.016.0090.0000	0,373
100	Ø110	158		125		25		15	85	125	1.10.016.0110.0000	0,530
100	Ø125	158		132		25		15	85	125	1.10.016.0125.0000	0,514
125	Ø140	188		155		30		15	85	130	1.10.016.0140.0000	0,786
150	Ø160	212		175		30		15	110	155	1.10.016.0160.0000	0,570
150	Ø180	212		180		30		20	110	160	1.10.016.0180.0000	1,173
200	Ø200	268		232		32		20	110	162	1.10.016.0200.0000	1,857
200	Ø225	268		235		32		20	110	162	1.10.016.0225.0000	1,919
250	Ø250	320		285		35		25	110	170	1.10.016.0250.0000	2,829
250	Ø280	320		291		35		25	130	190	1.10.016.0280.0000	3,170
300	Ø315	370		335		35		25	130	190	1.10.016.0315.0000	4,231
350	Ø355	430		373		40		30	150	220	1.10.016.0355.0000	6,546
400	Ø400	482		427		46		30	150	226	1.10.016.0400.0000	8,686
500	Ø450	585		514		60		35	180	275	1.10.016.0450.0000	15,803
500	Ø500	585		530		60		35	180	275	1.10.016.0500.0000	15,699
600	Ø560	685		615		60		35	200	295	1.10.016.0560.0000	23,008
600	Ø630	685		642		60		35	200	295	1.10.016.0630.0000	25,066
700	Ø710	783		737		60		35	200	295	1.10.010.0710.0000
800	Ø800	890		840		60		35	200	295	1.10.010.0800.0000

PN6 Plastik Flanş Adaptörü İmalat Ölçüleri DIN 16962 / 63* DIN 8074 / 77* Konfeksiyon ek parçası.

DIN 16962 / 63* DIN 8074 / 77*
PN6 PLASTİK FLANŞ ADAPTÖRÜ İMALAT ÖLÇÜLERİ (KONFEKSİYON PARÇASI)

DN	ÇAP (mm)	D4 (mm)	Tol	D3 (mm)	Tol	H1 (mm)	Tol	X (mm)	H3 (mm)	Z (mm)	KOD NO
25	Ø32	62	-2	40	-2	10	-2 +6	10	40	60	1.10.006.0032.0000
32	Ø40	74		50		10		10	40	60	1.10.006.0040.0000
40	Ø50	84		61		12		10	40	62	1.10.006.0050.0000
50	Ø63	94		75		14		10	50	74	1.10.006.0063.0000
65	Ø75	114		89		16		15	56	87	1.10.006.0075.0000
80	Ø90	130		105		25		15	60	100	1.10.006.0090.0000
100	Ø110	150		125		25		15	70	110	1.10.006.0110.0000
100	Ø125	150		132		25		15	85	125	1.10.006.0125.0000
125	Ø140	180		155		30		15	85	130	1.10.006.0140.0000
150	Ø160	205		175		30		15	85	130	1.10.006.0160.0000
150	Ø180	235		180		30		20	110	160	1.10.006.0180.0000
200	Ø200	260		232		30		20	110	160	1.10.006.0200.0000
200	Ø225	260		235		30		20	110	160	1.10.006.0225.0000
250	Ø250	315		285		32		25	110	167	1.10.006.0250.0000
250	Ø280	315		291		32		25	130	187	1.10.006.0280.0000
300	Ø315	371		335		32		25	130	187	1.10.006.0315.0000
350	Ø355	421		373		35		30	150	215	1.10.006.0355.0000
400	Ø400	471		427		40		30	150	220	1.10.006.0400.0000
500	Ø450	576		514		50		35	180	265	1.10.006.0450.0000
500	Ø500	576		530		50		35	180	265	1.10.006.0500.0000
600	Ø560	677		615		55		35	200	290	1.10.006.0560.0000
600	Ø630	677		642		55		35	200	290	1.10.006.0630.0000
700	Ø710	781		737		55		35	200	290	1.10.006.0710.0000
800	Ø800	888		840		55		35	200	290	1.10.006.0800.0000
